聯(lián)系我們
電話Tel
+86 0371-67987978
傳真Fax
+86 0371-67981990
郵箱E-mail
hualingchaoying@hlcbn.com
地址Add
鄭州高新區(qū)長椿路國家大學(xué)科技園研發(fā)5B
+86 0371-67987978
傳真Fax
+86 0371-67981990
郵箱E-mail
hualingchaoying@hlcbn.com
地址Add
鄭州高新區(qū)長椿路國家大學(xué)科技園研發(fā)5B
金剛石滾輪修整砂輪時(shí)，這些問題必須注意！
來源:http://www.shawsweb.com | 作者:華菱超硬 | 發(fā)布時(shí)間:23-01-07 | 次瀏覽

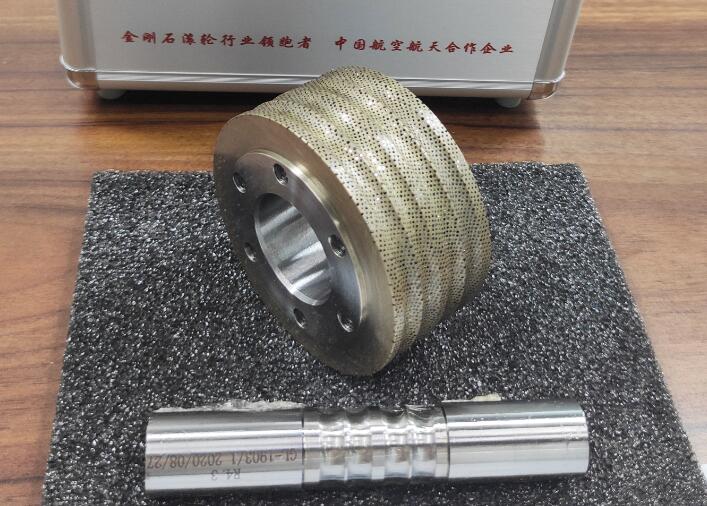

金剛石滾輪作為目前主流的砂輪修整工具，在機(jī)械制造中的應(yīng)用十分廣泛，但由于操作人員對金剛石滾輪認(rèn)知不到位，砂輪修整的經(jīng)驗(yàn)不足，往往會(huì)出現(xiàn)各種問題，今天華菱超硬就結(jié)合自身經(jīng)驗(yàn)，給大家分享一下用金剛石滾輪修整砂輪時(shí)，應(yīng)該注意哪些問題~
1、用金剛石滾輪修整砂輪時(shí)通常采用滾輪與砂輪接觸點(diǎn)處線速度方向同向、滾輪線速度與砂輪線速度之比( qd 值) 取+ 0. 3～ + 0. 7 較好，不得超過+1，修整時(shí)滾輪切入量以砂輪每轉(zhuǎn)切入0. 5～1 μm 為宜，每次修整砂輪的總量應(yīng)為0. 02～0. 04 mm，光修時(shí)間盡量壓縮。
2、用金剛石滾輪修整砂輪時(shí)金剛石的粒度較被修整砂輪的粒度應(yīng)粗一號(hào)，還要選擇金剛石顆粒尺寸接近一致、顆粒形狀近似球形，常用粒度為36 # ～100 # 。
3、用金剛石滾輪修整砂輪時(shí)金剛石滾輪的制造誤差應(yīng)小于工件公差的1/ 2 左右，滾輪孔與安裝軸承的配合間隙為2～4 μm。
4、用金剛石滾輪修整砂輪時(shí)必須遵守快進(jìn)(不能碰上砂輪) →慢進(jìn)(按需要的切入速度進(jìn)給) →光修→退出的動(dòng)作程序，不得錯(cuò)步，否則滾輪壽命難以保證。
5、金剛石滾輪制造時(shí)一般精度的滾輪可用外鍍法和燒結(jié)法，高精度和復(fù)雜型面滾輪應(yīng)用內(nèi)鍍法制造，同時(shí)進(jìn)行磨削修整。
6、金剛石滾輪可采用天然金剛石或人造金剛石，人造金剛石必須采用高強(qiáng)度等級的，如磨鋼專用金剛石SCD或高強(qiáng)度金剛石SMD。
好了，以上就是華菱超硬根據(jù)自身經(jīng)驗(yàn)對金剛石滾輪修整砂輪時(shí)需注意事項(xiàng)的一些總結(jié)，如果您也有不同的意見或者看法，歡迎一起交流探討~
